Informazioni sulla codifica chiave

Introduzione SMARTRA

SMARTRA sta per SMART TRansponder Antenna. L'unità SMARTRA contiene un'antenna induttiva integrata e un'elettronica attorno al gruppo del blocchetto di accensione.

Lo SMARTRA non effettua il controllo della validità del transponder né il calcolo dell'algoritmo di crittografia. Questo dispositivo è solo un'interfaccia avanzata, che converte il flusso di dati RF (radiofrequenza di 125 kHz) del transponder in comunicazione seriale verso l'ECM e viceversa. Lo SMARTRA comunica con un modulo di controllo del motore tramite una linea di comunicazione dedicata (chiamata W-Line o Immo-Line). Durante la comunicazione di ECM e SMARTRA la linea K di ECM non può essere utilizzata per la comunicazione. L'ECM controlla la comunicazione con SMARTRA o con l'apparecchiatura diagnostica sulla linea K commutando un multiplexer e procedure di comunicazione specifiche. Il multiplexer fa parte dell'hardware ECM.

Il sistema immobilizzatore è composto dall'ECM, dallo SMARTRA, dalla lampada e dalle chiavi di accensione con transponder integrato. L'ECM esegue il controllo della chiave di accensione mediante uno speciale algoritmo di crittografia, che funziona parallelamente nel transponder e nell'ECM. Solo se i risultati sono uguali il motore può essere avviato. I dati di tutti i transponder validi per il veicolo sono memorizzati nell'ECM.

Durante la procedura di apprendimento della chiave, il transponder verrà programmato con i dati specifici del veicolo. I dati specifici del veicolo vengono scritti nella memoria del transponder.

Codici PIN

Il codice PIN sta per il codice del numero di identificazione del prodotto. Il codice PIN è un codice univoco per ciascun veicolo ed è programmato nell'ECM sulla linea di produzione.

Il codice PIN è necessario quando si apprende il nuovo ECM e le nuove chiavi, ad es.

• Quando viene aggiunta una nuova chiave
• Quando si sostituisce con un ECM nuovo o un ECM usato (ECM neutralizzato)
• Quando una chiave viene persa e deve essere eliminata

Se si immette il pin errato per 3 volte, l'immobilizzatore (SMARTRA o Smart key) si bloccherà. Per sbloccare:

• Per le chiavi meccaniche lasciare la chiave accesa per 1 ora.
• Per la chiave intelligente (prossimità), lasciare l'auto da sola con una buona carica della batteria per 1 ora.

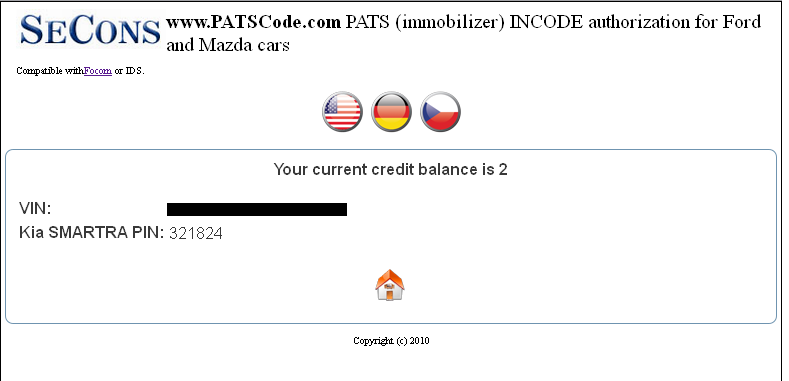

Il codice PIN del veicolo può essere ottenuto tramite il servizio www.PATSCode.com o tramite il concessionario Hyundai.

Veicoli supportati

L'elenco seguente mostra tutti i veicoli per i quali è supportato l'insegnamento chiave:

Chiavi meccaniche con chip RFID (non di prossimità)

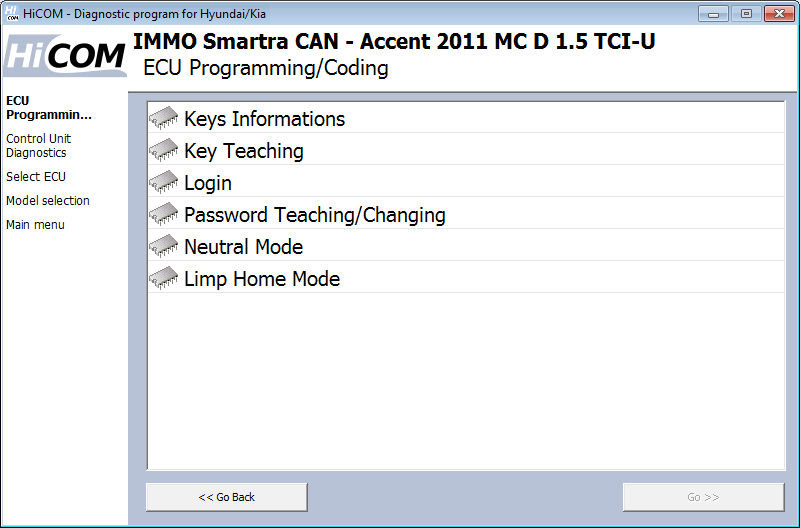

La procedura di codifica della chiave è disponibile nell'unità di controllo IMMO - Immobilizzatore dal menu "Programmazione/codifica ECU".

Insegnamento

Il motore deve essere spento. La chiave è girata in posizione ON.

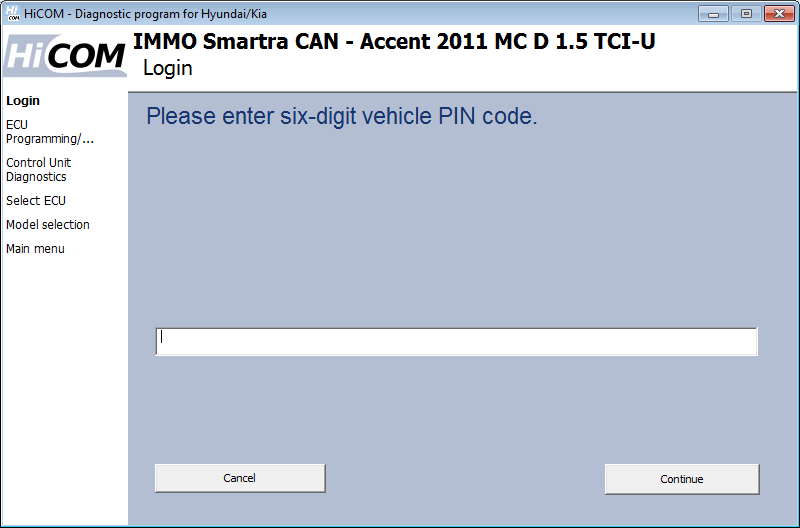

Ti verrà richiesto di inserire un codice PIN di 6 cifre. (es. 123456, vedi pagina 2 - Codici PIN)

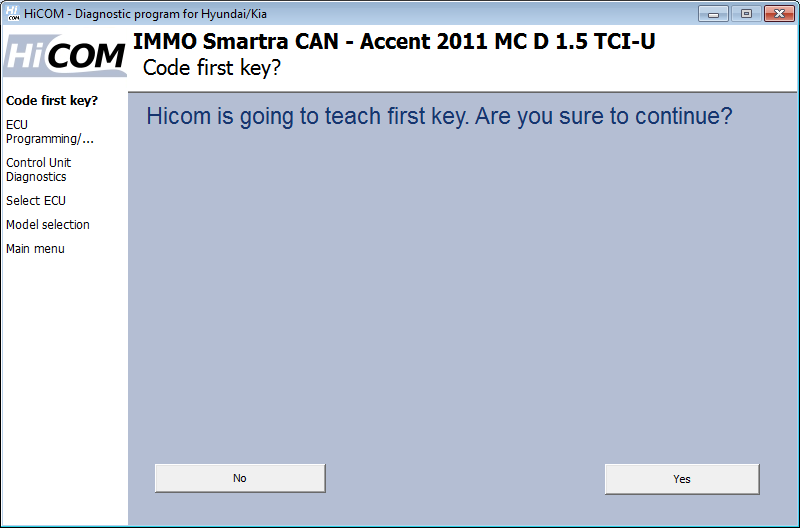

Ora hai la chiave di accensione in posizione ON. Questa chiave viene codificata dopo aver fatto clic sul pulsante "Sì".

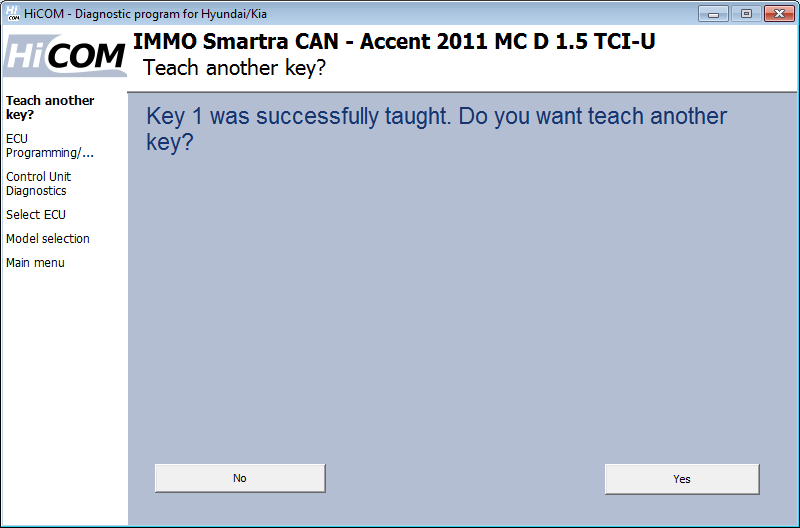

Ti verrà chiesto se desideri codificare un'altra chiave. Se fai clic su "Sì", HiCOM ti chiederà di inserire la chiave successiva. È possibile codificare fino a 4 chiavi (alcune centrali consentono centraline fino a 8 chiavi). Se si fa clic su "No", il processo di codifica viene interrotto e non vengono aggiunte altre chiavi.

Dopo aver completato con successo l'operazione, spegnere l'accensione per 10 secondi.

Chiave intelligente (telecomando di prossimità)

Alcuni veicoli sono dotati di chiave intelligente senza contatto (RFID) invece della chiave meccanica. Su questi veicoli la codifica tramite SMARTRA non funzionerà, è necessario utilizzare a questo scopo l'apposita centralina smart-key dedicata. La funzione è disponibile nella centralina di salvataggio del codice Smart Key (PIC, SMKCODE).

//Le chiavi intelligenti usate non possono essere programmate su un'altra auto. Assicurati di acquistare le chiavi intelligenti da una fonte attendibile.//

//Quando non è presente una chiave intelligente valida, non è possibile avviare il motore e potrebbe anche non essere possibile diagnosticare altre ECU oltre a PIC/SMK.//

Insegnamento

Il motore deve essere spento, il pulsante di avvio/arresto in stato OFF.

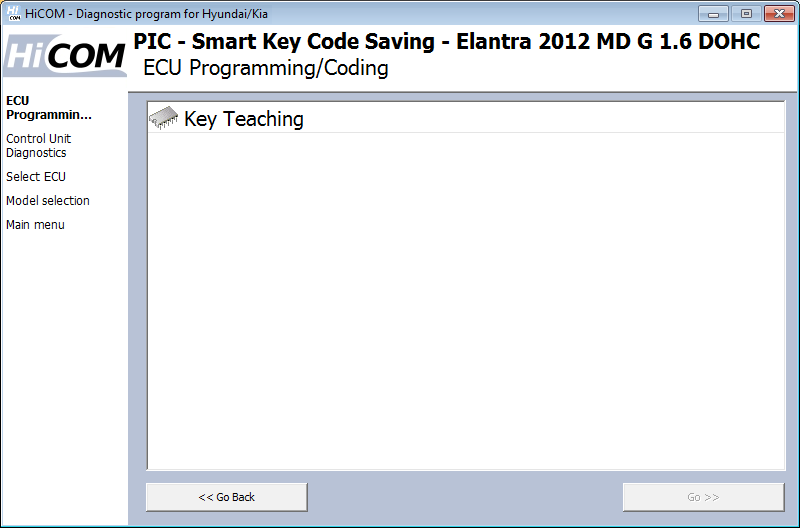

Selezionare la funzione "Apprendimento chiave" nel menu "Programmazione/codifica ECU".

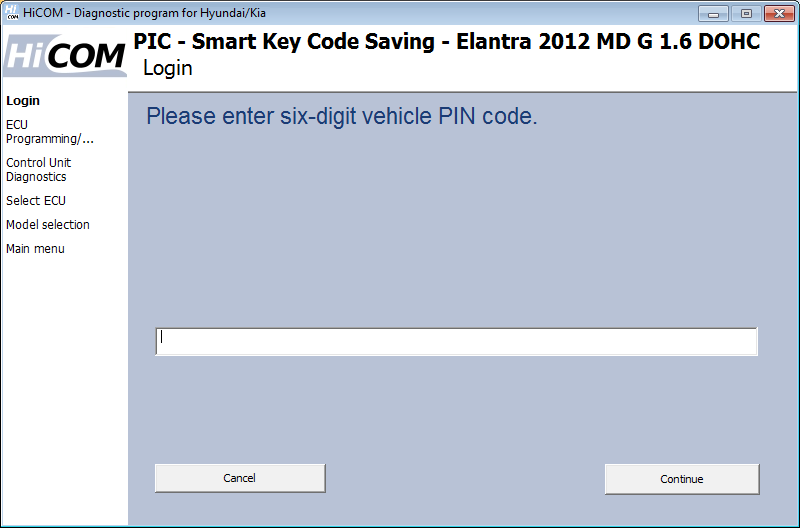

Ti verrà richiesto di inserire un codice PIN di 6 cifre. (es. 123456, vedi pagina 2 - Codici PIN)

Se si immette un codice PIN errato, l'ECU si bloccherà dopo 2 o 3 tentativi.

Dopo questo passaggio l'apprendimento MSL si avvia automaticamente su alcune ECU.

Il portachiavi deve essere inserito nel portachiavi intelligente (se non è presente un portachiavi intelligente, utilizzare la punta del telecomando per premere il pulsante di avvio/arresto)

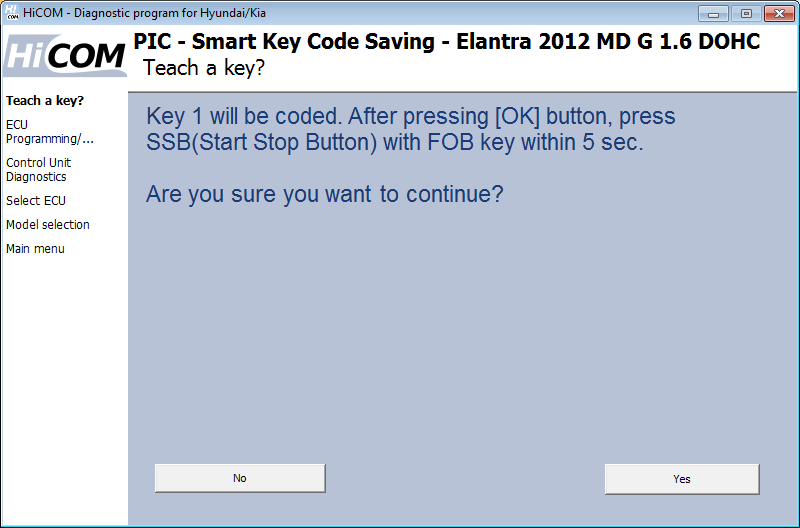

Tieni premuto il pulsante Stop Start per 5 secondi con la chiave nel portachiavi intelligente. Se la tua auto non è dotata di portachiavi intelligente, utilizza la punta del telecomando per premere il pulsante di avvio/arresto.

La stessa operazione verrà eseguita per gli altri telecomandi intelligenti. È possibile ricodificare un massimo di 2 chiavi Smart.

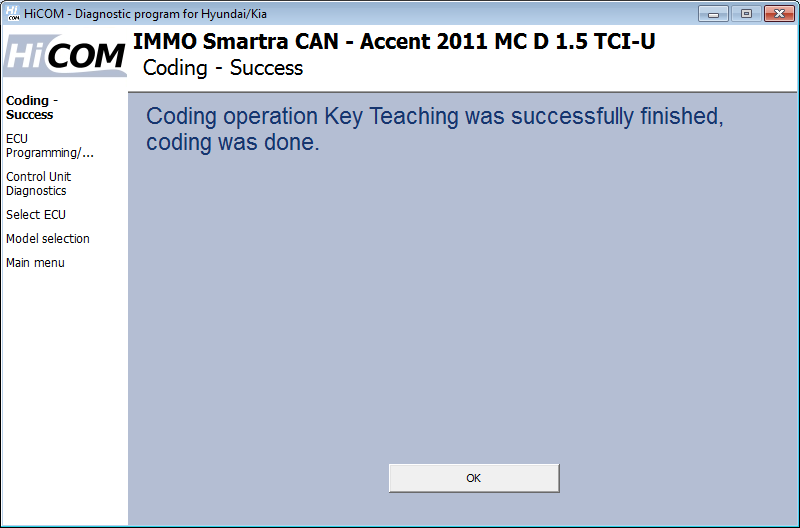

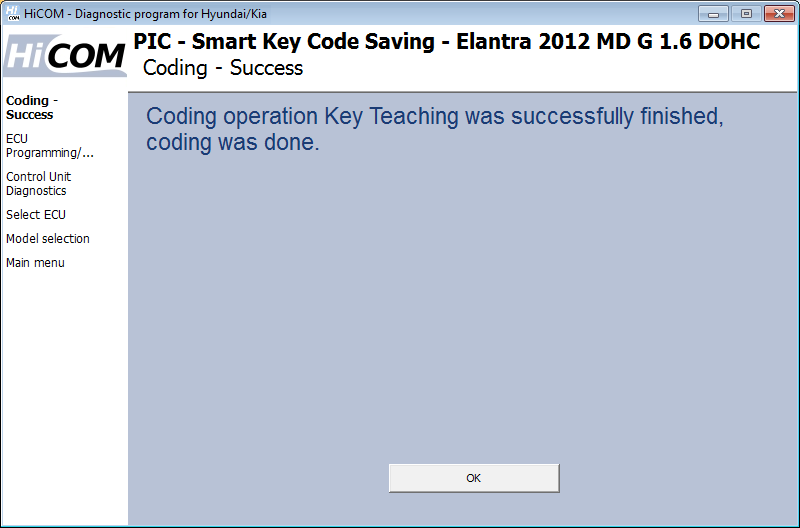

Una volta completata l'operazione di codifica, HiCOM visualizza le informazioni sulla codifica riuscita.

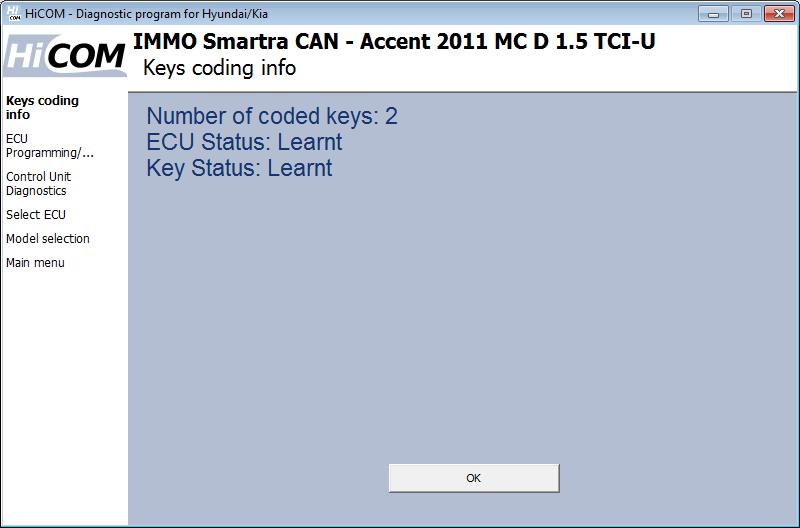

Informazioni chiave

Mostra informazioni di base sulle chiavi. Valori possibili: Non selezionato, Apprendito, Vergine, Neutrale, Bloccato

Accedi

Questa funzione viene utilizzata per verificare la correttezza del PIN.

Insegnamento/modifica della password

La password viene utilizzata per commutare l'auto in modalità Limp.

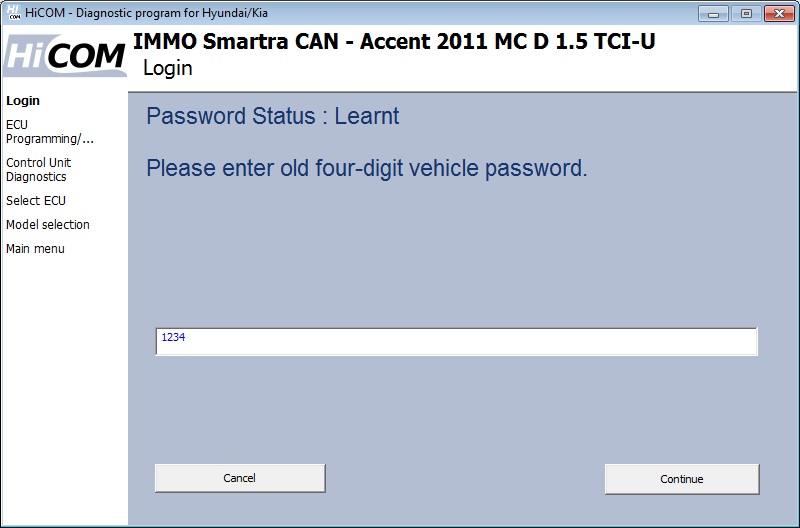

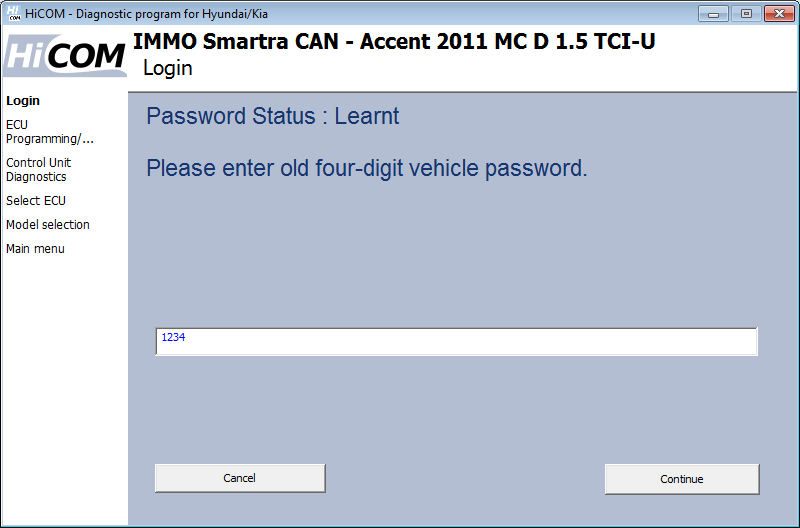

Ti verrà richiesto di inserire la password, se la centrale non è “Virgin”. La password è numerica, composta da 4 cifre decimali (es. 1234). Per quanto riguarda la centralina Virgin viene richiesto direttamente di impostare una password.

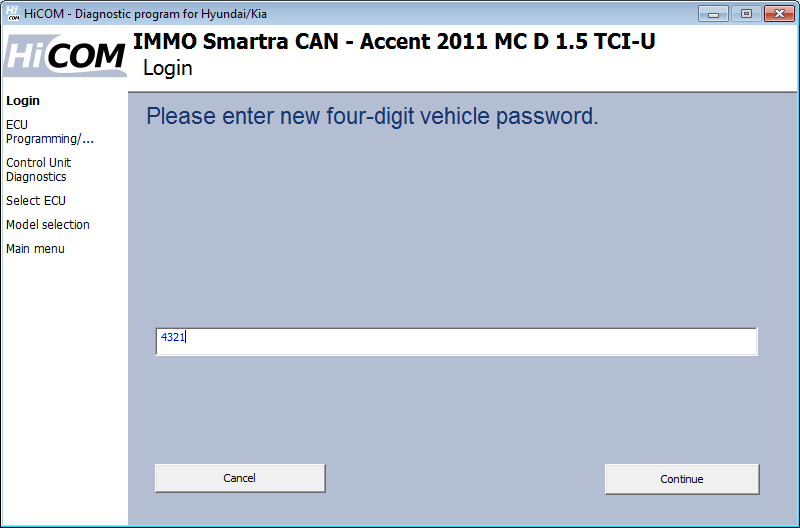

Ora inserisci una nuova password. La password deve essere composta da un numero decimale di quattro cifre (es. 1234). Dopo aver premuto il pulsante "Continua" la password viene impostata nell'unità di controllo.

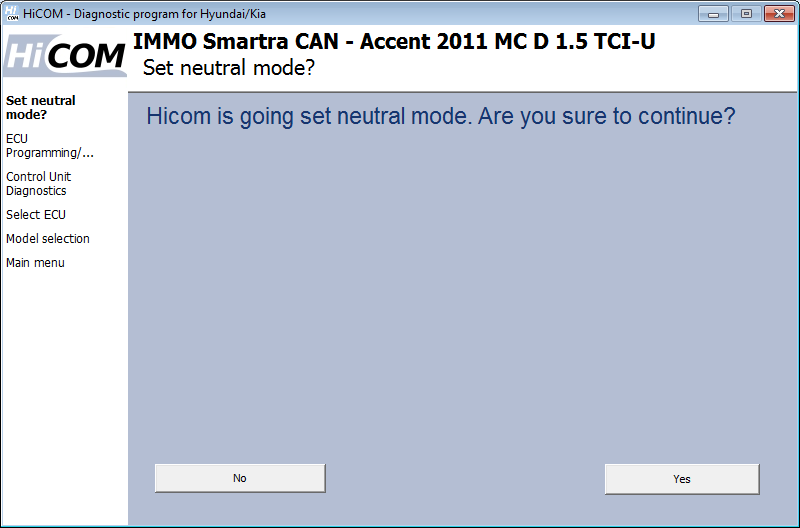

Modalità neutra

Questa funzione serve per utilizzare la ECU già utilizzata in un altro veicolo.

Il motore deve essere spento. La chiave è girata in posizione ON.

Modalità Limp Home

Questa funzione commuta l'auto in modalità di emergenza che viene utilizzata per portare l'auto in officina nel caso in cui tutte le chiavi vengano perse o il modulo SMARTRA non funzioni correttamente.

L'ECM informa il conducente della condizione di emergenza lampeggiando 5 volte per 5 secondi. Quindi la password dell'utente può essere inviata all'ECM da HiCOM. La funzione di emergenza può essere attivata anche tramite la chiave di accensione. L'ECM informa il conducente della condizione di emergenza facendo lampeggiare la spia dell'immobilizzatore. Quindi l'immissione della password utente nell'ECM può essere effettuata tramite una speciale sequenza di accensione/spegnimento.

• La password deve essere impostata prima (utilizzando la funzione "Insegnamento/modifica password")
• Il motore deve essere spento. La chiave è girata in posizione ON.
• Digitare un numero decimale di quattro cifre (password), ad esempio 1234.
